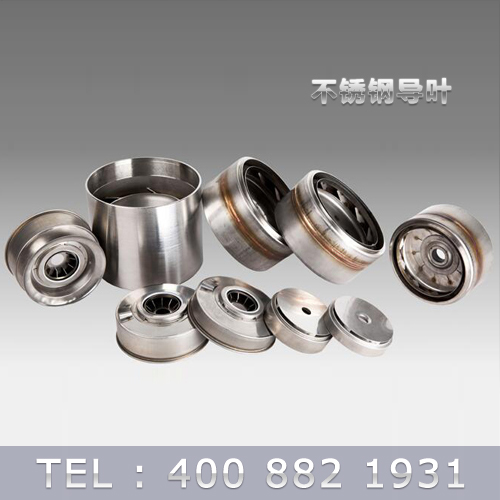

導葉是離心泵的轉能裝置，它的作用是把葉輪甩出來的液體收集起來，使液體的流速降低，把部分速度能頭轉變?yōu)閴毫δ茴^后，再均勻地引入下一級或者經過擴散管排出。

導葉的作用與蝸殼相同，多用于分段式多級泵中。在多級離心泵中，導葉裝入帶有隔板的中段中。

導葉按其結構形式可分為徑向式導葉和流道式導葉。流道式導葉的正向?qū)~和反向?qū)~是鑄在一起的，中間有一連續流道，使液體在連續的流道內流動，不易形成死角和突然擴散，速度變化比較均勻，水力性能較好，但結構復雜，制造工藝性差。

導葉大多數用在水力機械中的倒流情況，像水輪機的活動導葉，固定導葉，以及水泵中的導葉。他們的作用都是產生環量（注：固定導葉也可產生部分環量，現在很多學術界可能還不能接受固定導葉的這項功能。

現在我們來解釋軸流式水泵，他們的揚程為什么沒有達到理想的狀態，即使在葉片數無窮多的時候，其實這里面的原因就是在于，導葉的倒流情況不是很好，以及在葉道中間產生了葉道渦，這就相當于離心泵中，軸向旋窩的的存在，對揚程的影響。

導葉是水輪發電機組導水機構中最重要的鑄鍛件之一，它的制造一直是大型水輪機組制造面臨的一大難題。導葉以往多采用砂型鑄造生產，鑄件內部質量不穩定，易于產生縮松、縮孔、氣孔、夾雜、裂紋等常見鑄造缺陷。
